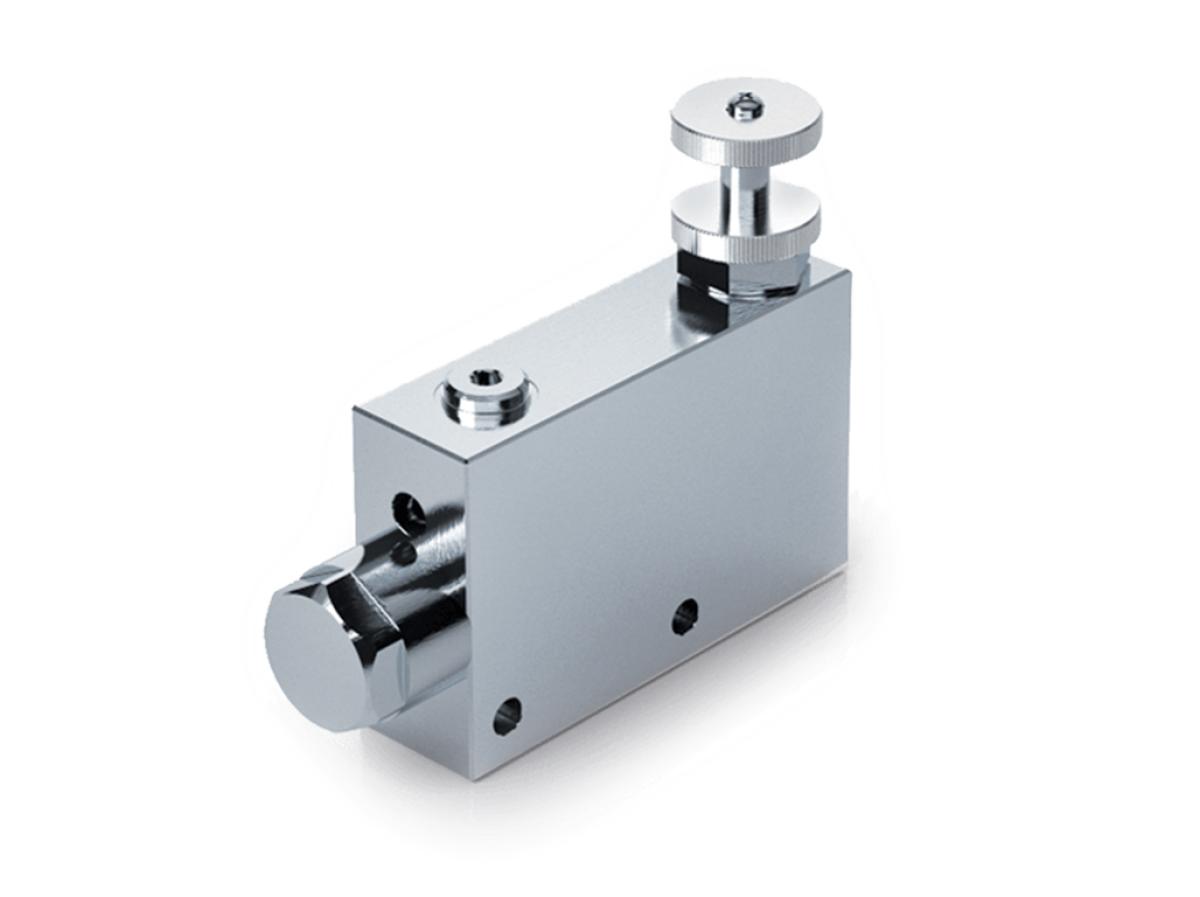

V1080 Регулятор расхода трехлинейный с компенсацией по давлению VPR3 3/4"

3х-линейный клапан регулирования расхода по линии постоянного давления с компенсацией

Использование и эксплуатация

Этот клапан позволяет поддерживать постоянный расход “P” на определенном уровне, независимо от требуемого давления или расхода на входе клапана. Превышенный расход сливается в “B” и доступен для повторного использования. Также порт “B” нечувствителен к изменениям давления, но не к изменениям расхода.

Материалы и характеристики

• Корпус: оцинкованная сталь - алюминий (VPR3 1)

• Внутренние детали: закаленная и отшлифованная сталь

• Уплотнения: Стандарт BUNA N

• Тип тарельчатого клапана: в зависимости от комбинации диаметров. Незначительная утечка (несколько капель в минуту)

Применение

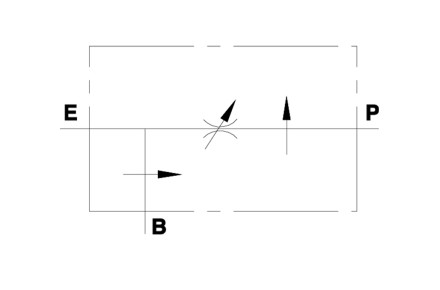

Подсоедините E к напорному потоку, а P - к приводу или к линии гидравлического контура, где требуется регулировка расхода. Подсоедините B к резервуару или ко второму приводу. Для регулировки давления на входе в систему P вкрутите или выкрутите маховик после ослабления контргайки.
